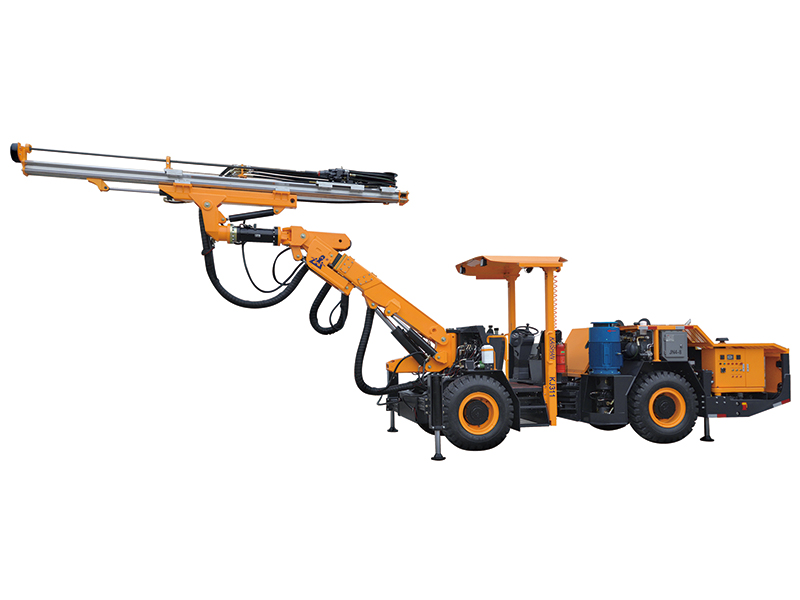

حفارة بمطرقة علوية هيدرولية KJ311 لحفر الأنفاق

المزايا

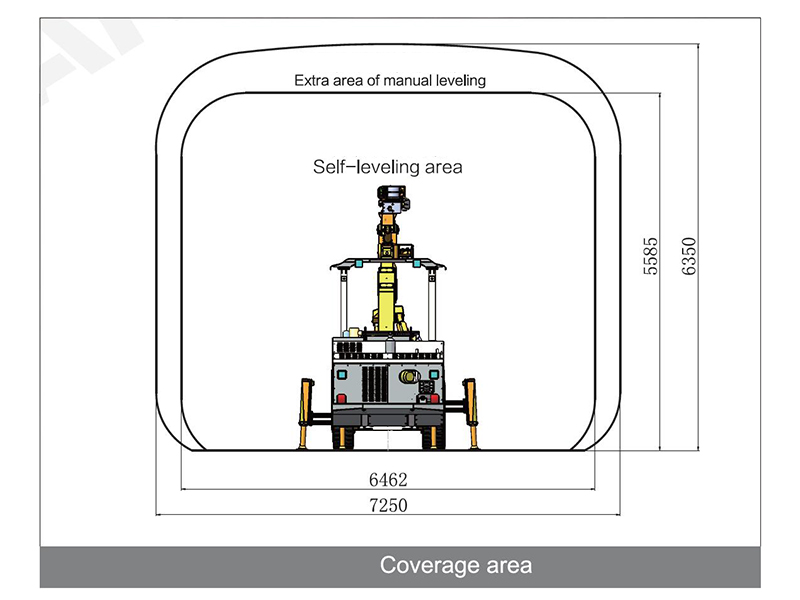

1. تم تصميم الحفارات الهيدرولية ذات المطرقة العلوية KJ311 هذه لتشتغل في نطاق 12-35 متر مربع ولتستخدم في مناجم استخراج المعادن تحت أرضية.
2. إن ذراع الحفر القابل للتطويل لديها يتمتع بقدرة حفر عالية. فقدرة دورانه على زاوية 360 درجة وغيرها من المميزات تسمح له بموضعة سهلة، وسريعة ودقيقة من أجل الحفر السطحي، والحفر الجانبي والحفر العمودي.
3. تسمح طريقة تشكيله وهندسته للعامل برؤية واضحة أثناء التشغيل والتنقل. فالشاسيه القوي لديها وذو الأربع عجلات يسمح لآلة حفر الأنفاق هذه بالتحرك في الفضاء المفتوح والأرضيات الصلبة في المناجم. ويضمن كل من نظام الفرامل بدارة مزدوجة ونظام الفرملة اليدوي المتعدد الأقراص لهذه الحفارات بالتنقل على الأرضيات المنزلقة بكل أمان.
4. إن تجهيزات الحفر الهيدرولية وذات التردد العالي هذه ذات أداء عال. ويحسن الكباس القدحي الرباعي فعالية تحويل موجة الصدمة، وبالتالي يمكن للحفارات أن تدخل عميقا في الوقت الذي يتم فيه تخفيض كلفة قطع الغيار.
5. إن عربة السياقة لديها آمنة ومريحة. فالعديد من الميزات الأوتوماتية تسهل عملية التحكم في الحفر، وبالتالي يمكن للعامل أن يركز على سرعة الحفر ودقته.
6. يمكن الولوج إلى جميع قطع الغيار الأساسية لعمل هذه الحفارات بكل سهولة، وهو ما يسهل عمليات الصيانة الروتينية.

المواصفات والميزات الأساسية للنموذج KJ311

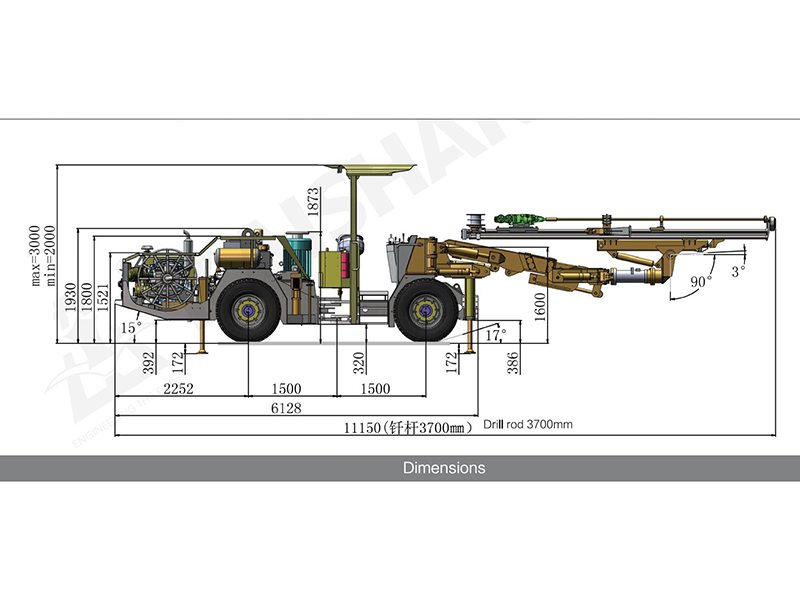

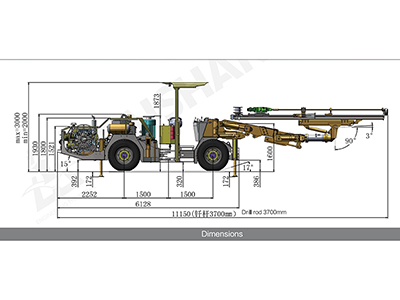

الأبعاد والوزن
الطول 11300mm
العرض 1750mm
الارتفاع 2000/3000mm
الوزن حوالي 12000 كلغ
السرعة 10 km/h
درجة الانحدار 0.25
الحماية
مستوى الضجيج <100 dB(A)
نظام سلامة قابل للتعديل POPS +ROPS
نظام الحفر
ثقابة الصخور 1×HC50/R38 1×HC109/R38
الوزن 112KG 151KG
قدرة الدق 13kW 18.8kW
تدفق الدق 105L/min 135L/min
ضغط الدق 130bar 135bar
ضغط الدوران 150bar 150bar
التردد 62Hz 47Hz
عزم الدوران 325Nm 780Nm
قطر الثقب 32-89mm 45-102mm
حجم الذراع R38-H35-R32
التحرك من جانب إلى آخر 360°
طول الدفع 3450mm
المعادلة (بوسائل ضبط التعادل) 1600mm
زاوية الارتفاع 90°
زاوية الدَّقة 90°
زاوية الترجح يمين 45 درجة، يسار 45 درجة
الذراع (القابل للتطويل)
النموذج K26F
YPE التوازي الأوتوماتي
استطالة الذراع 1200mm
زاوية الارتفاع 45°
زاوية الدَّقة 16°
زاوية الترجح يمين 45 درجة، يسار 45 درجة
محطة الطاقة الهيدروكهربائية
قدرة المحرك ثلاثة أطوار 45kW/55kW AC
الحفر بالدق+ التغذية + الذراع مضخة بكياس
الدوران مضخة تروس
الفلترة 10μ
الخزان الهيدرولي 240L
مبرد الزيت هيدرولي مبرد المياه
الفلطية 380V
التردد 50Hz
الإقلاع Δ-Y
بكرة الكابل 1×K440
طول الكابل 100m/80m
حجم الكابل Φ28mm/Φ32mm
نوع الكابل 3×35+3G6+2×1.5
3×50+3G6+2×1.5
نظام الماء والهواء
الضاغط 1×JN5
الخرج 0.5m3/min
الضغط 5- 7 بار
تزييت الساق رذاذ الزيت
استهلاك الهواء في عملية تزييت الساق 0.3m3/min
استهلاك الزيت في عملية تزييت الساق 180-250g/h
مضخة التنظيف (الرحض) 1×CR3
القدرة 1.5kW
الخرج 3m3/h
الهيكل السفلي

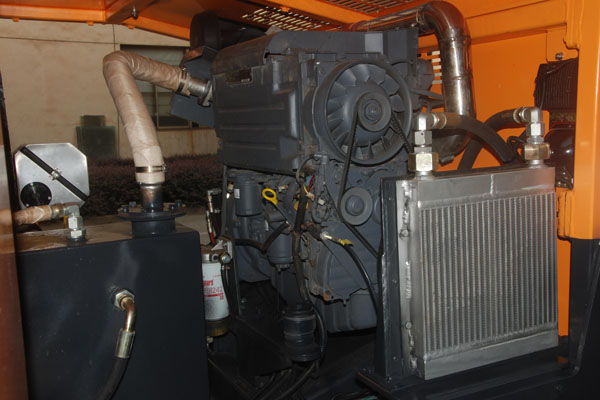

محرك الديزل DEUTZ BF4L2011 53kW, 2800rpm
العادم حفازات العادم
نظام القيادة القيادة بأربع عجلات
التذبذب ±10° المحور الخلفي
الإطار 11.00-20
المقود التمفصل ±40°
الفرامل الفرامل القرصية بدارتين
الفرامل اليدوية/ فرامل الطوارئ فرامل بأقراص متعددة (على ناقل الحركة)
خزان الوقود 60L

الصور

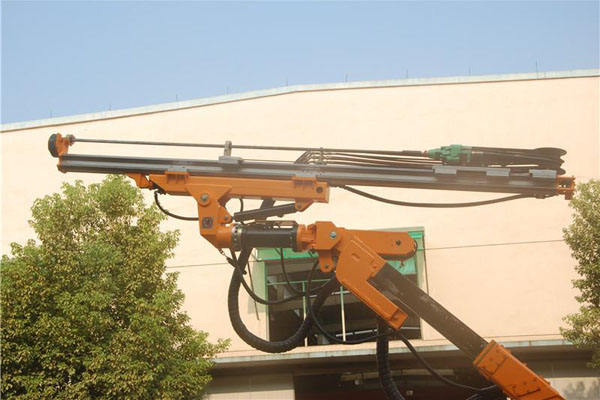

  • ذراع الحفر

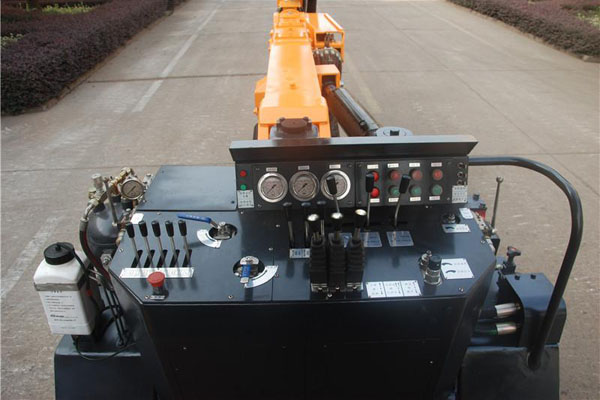

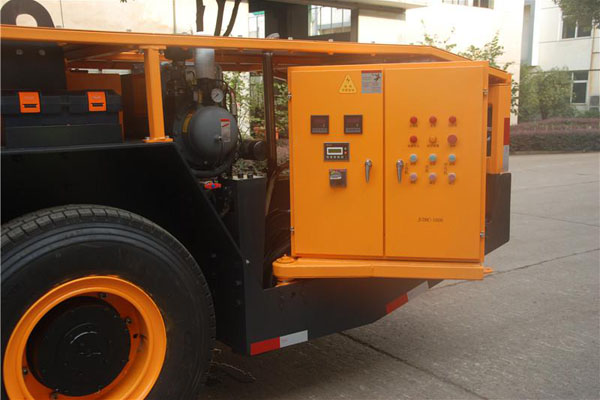

  • خزانة التحكم الكهربائي
  • التشغيل

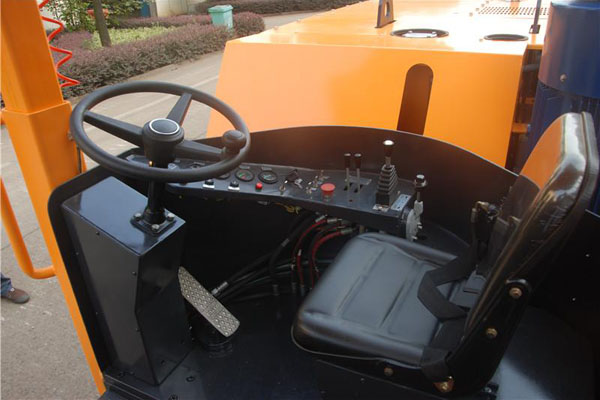

  • غرفة القيادة

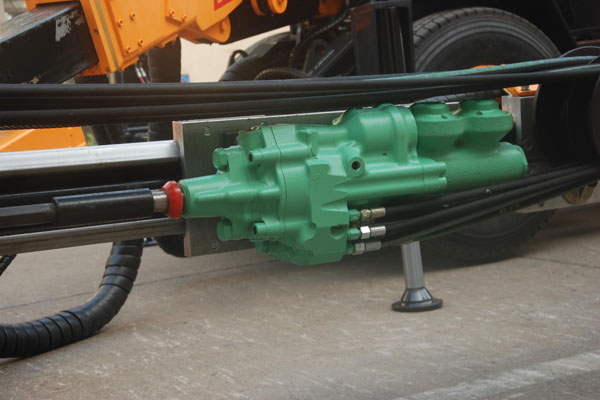

  • حفارة صخور هيدرولية
  • كمبروسر هوائي

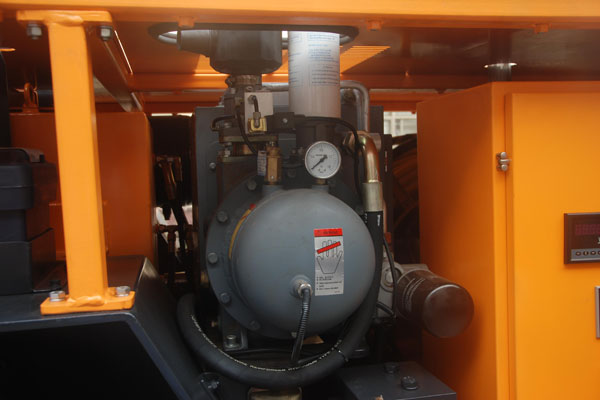

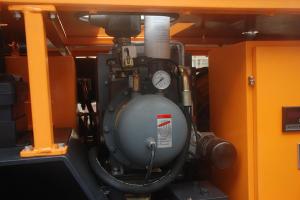

  • كمبروسر لولبي

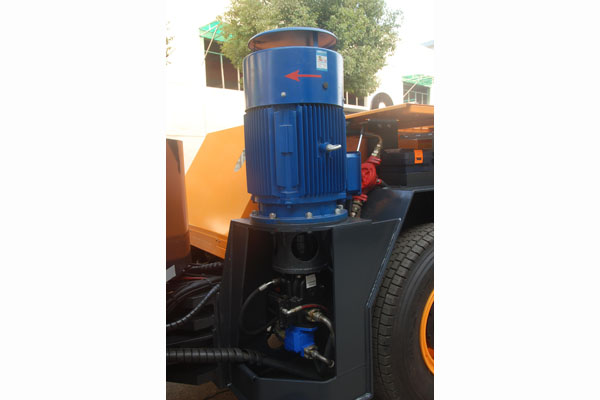

  • المحرك
